Plex.Earth 3.3 – New Version Available

É com satisfação que anuncio que no início do mês passado foi lançada uma nova versão do Plex.Earth, com novas funcionalidades e novos idiomas disponíveis.

It is with pleasure that I announce that on the beginning of the last month it was launched a new version of Plex.Earth, with new features and new languages.

Nesta nova versão o Plex.Earth estará disponível também em Português, Espanhol e Checo. O idioma será escolhido automaticamente durante a instalação, em função do idioma do Autocad instalado.

In this new version, the Plex.Earth will also be available in Portuguese, Spanish and Czech. During the installation, the language is automatically selected, depending on the language of the Autocad installed.

As novas funcionalidades desta versão são:

• Compatibilidade com o Google Earth 7 (automaticamente a partir do Google Maps para a importação de imagens)
• Suporte para o Google Maps (Satélite, híbrido etc.)
• Novos comandos para o corte dos limites de múltiplas imagens
• A captura de imagens do Google Earth agora só se liga ao monitor no qual este está aberto, por isso, se um usuário tiver vários monitores, o mesmo poderá continuar a trabalhar nos outros enquanto um grande mosaico é criado
• Captura de imagens em segundo plano a partir do Google Maps
• Suporte para o AutoCAD 2015

The new features of this version are:

• Compatibility with Google Earth 7 (automatically via Google Maps for image import)
• Support for Google Maps (Satellite, Hybrid etc)
• New commands for multiple image clipping
• Capturing images from Google Earth now only binds the specific monitor in which it is open, so if a user has multiple monitors he can continue working on the others while creating a large mosaic
• Background image capturing from Google Maps
• Support for AutoCAD 2015

Para quem prefere utilizar a linha de comandos em vez da barra de menus, ficam aqui os principais comandos da versão 3.3:

Comando	Descrição do Comando
PLEXCUI	Carrega o arquivo de personalização do Plex.Earth (CUI).
PXACCOUNT	Exibe o estado atual da sua conta.
PLEXCS	Define o sistema de coordenadas a usar no seu projeto.
PXMAP	Abre a janela do Explorador de Mapas.
PXMAPZOOMWIN	Faz zoom do Explorador de Mapas para uma área especificada no seu desenho.
PXMAPIMG	Importa a imagem exibida atualmente no Explorador de Mapas.
PXMAPMOSAIC	Cria um mosaico retangular com imagens provenientes do Explorador de Mapas.
PXMAPPOLYMOSAIC	Cria um mosaico poligonal com imagens provenientes do Explorador de Mapas.
PXMAPPATHMOSAIC	Cria um mosaico, ao longo de um caminho, com imagens provenientes do Explorador de Mapas.
PXZOOMWIN	Faz zoom do Google Earth para uma área especificada no seu projeto de AutoCAD.
PXZOOMPOS	Faz zoom do Google Earth em torno de um ponto específico do seu projeto.
PXSYNCACAD	Sincroniza a janela do AutoCAD com os conteúdos do Google Earth.
PXSYNCGE	Sincroniza o Google Earth com os conteúdos da sua janela do AutoCAD.
PXAREAIMG	Importa uma única imagem do Google Earth para preencher a área especificada.
PXCURRIMG	Importa a imagem exibida atualmente no Google Earth.
PXMOSAIC	Cria um Mosaico retangular com imagens aéreas do Google Earth.
PXPOLYMOSAIC	Cria um Mosaico poligonal com imagens aéreas do Google Earth.
PXPATHMOSAIC	Cria um Mosaico, ao longo de um caminho, com imagens aéreas do Google Earth.
PXIMGBORDERCLIP	Corta as imagens selecionadas segundo novos limites.
PXIMGMERGE	Combina as imagens selecionadas numa só.
PXIMGWORLDIMPORT	Importa uma imagem para AutoCAD baseada no seu World File.
PXIMGWORLDEXPORT	Salva o respetivo World File para qualquer imagem selecionada no AutoCAD.
PXKMLEXPORT	Exporta objetos do seu desenho de AutoCAD para o Google Earth e salva-os num ficheiro KML ou KMZ.
PXIMPORTKML	Importa o conteúdo de um ficheiro KML para o seu desenho de AutoCAD.
PXTERRAINGRID	Importa o terreno do Google Earth para uma grelha especificada no AutoCAD.
PXTERRAINAREA	Importa o terreno do Google Earth para uma determinada área especificada no AutoCAD.
PXTERRAINVIEW	Importa o terreno dos conteúdos atuais na sua janela do Google Earth.
PXSRFCREATE	Cria uma superfície tridimensional a partir de um conjunto de pontos especificados.
PXSRFCONTOURS	Cria elevações de contorno para determinada superfície.
PXSRFGRIDVOLUME	Calcula o volume entre duas superfícies especificadas.
PXSRFPLANEVOLUME	Calcula o volume entre uma superfície especificada e um nível de terreno.
PXSRFLABELS	Aplica etiquetas que mostram a elevação dos pontos especificados numa superfície.
PXVOLUMELABELS	Aplica etiquetas que mostram a elevação relativa dos pontos especificados numa superfície.
PXSRFLABELSSTYLE	Define o estilo das etiquetas de superfície e de volume.
PXSRFINQUIRY	Permite ler os atributos geométricos de superfície (elevação, inclinação, direção) em cada ponto.
PXSRFOBJECTSELEV	Cria uma projeção 3D de um caminho numa determinada superfície.
PXSRFPOINTSELEV	Cria uma projeção 3D de pontos numa determinada superfície.
PXOPTIONS	Abre a janela de opções do Plex.Earth.
PXHELP	Abre a ajuda online no navegador de internet.
PXWSCOORDS	Abre a aplicação online de conversão de coordenadas no seu navegador de internet.
PXIMGCLIPCREATE	Especifica um novo limite de corte para uma seleção múltipla de imagens.
PXIMGCLIPREMOVE	Apaga os limites de corte das imagens selecionadas.
PXIMGCLIPON	Ativa os limites de corte das imagens selecionadas.
PXIMGCLIPOFF	Desativa os limites de corte das imagens selecionadas.

For those who prefer to use the command line instead of the Ribbon Tab, here are the main commands for version 3.3:

Command	Command Description
PLEXCUI	Loads the Plex.Earth customization (CUI) file.
PXACCOUNT	View the current status of your account.
PLEXCS	Define the coordinate system used in your project.
PXMAP	Opens the Map Explorer window.
PXMAPZOOMWIN	Zooms the Map Explorer to a specified area in your drawing.
PXMAPIMG	Imports the image currently displayed in the Map Explorer.
PXMAPMOSAIC	Creates a rectangular mosaic with imagery from the Map Explorer.
PXMAPPOLYMOSAIC	Creates a polygonal mosaic with imagery from the Map Explorer.
PXMAPPATHMOSAIC	Creates a path mosaic with imagery from the Map Explorer.
PXZOOMWIN	Zooms Google Earth into a specified area of your AutoCAD project.
PXZOOMPOS	Zooms Google Earth around a specific point in your project.
PXSYNCACAD	Synchronizes your AutoCAD window with the contents of Google Earth.
PXSYNCGE	Synchronizes Google Earth with the contents of your AutoCAD window.
PXAREAIMG	Ιmports a single image from Google Earth to fill a specified area.
PXCURRIMG	Ιmports the image currently displayed in Google Earth.
PXMOSAIC	Creates a rectangular Mosaic of aerial imagery from Google Earth.
PXPOLYMOSAIC	Creates a polygonal Mosaic of aerial imagery from Google Earth.
PXPATHMOSAIC	Creates a path Mosaic of aerial imagery from Google Earth.
PXIMGBORDERCLIP	Crops the borders of selected images.
PXIMGMERGE	Merges selected images into one.
PXIMGWORLDIMPORT	Imports an image into AutoCAD based on its World File
PXIMGWORLDEXPORT	Saves an accompanying World File for any image selected in AutoCAD.
PXKMLEXPORT	Exports objects from your AutoCAD drawing into Google Earth and saves them as a KML or a KMZ file.
PXIMPORTKML	Imports contents from a KML file into your AutoCAD drawing.
PXTERRAINGRID	Imports terrain from Google Earth on a specified grid in AutoCAD.
PXTERRAINAREA	Imports terrain from Google Earth in a specified area in AutoCAD.
PXTERRAINVIEW	Imports terrain from the current contents of your Google Earth window.
PXSRFCREATE	Creates a 3-dimensional surface out of a specified set of points.
PXSRFCONTOURS	Creates elevations contours for a specified surface.
PXSRFGRIDVOLUME	Calculates the volume between 2 specified surfaces.
PXSRFPLANEVOLUME	Calculates the volume between a specified surface and ground level.
PXSRFLABELS	Applies labels that show the elevation of specified points on a surface.
PXVOLUMELABELS	Applies labels that show relative elevation of specified points on a surface.
PXSRFLABELSSTYLE	Defines the style for surface and volume labels.
PXSRFINQUIRY	Allows to read surface geometric attributes (elevation, slope, direction) at every point.
PXSRFOBJECTSELEV	Creates the 3D projection of a path on a given surface.
PXSRFPOINTSELEV	Creates the 3D projection of points on a given surface.
PXOPTIONS	Opens the Plex.Earth options dialog.
PXHELP	Opens the online help in the browser.
PXWSCOORDS	Opens the online coordinate transformations application in the internet browser.
PXIMGCLIPCREATE	Specifies a new clipping boundary to multiple selected images.
PXIMGCLIPREMOVE	Deletes the clipping boundary from the selected images.
PXIMGCLIPON	Activates the clipping boundary of the selected images.
PXIMGCLIPOFF	Deactivates the clipping boundary of the selected images.

O Plex.Earth tem estado em constante evolução e a opinião / sugestões de quem o utiliza são muito importantes para que este possa responder o melhor possível às necessidades de cada um.

The Plex.Earth has been in constant development and the opinions / suggestions from those who use it are very important to target the software to the needs of each one.

A loja dos desenhadores trabalha diariamente para vos fornecer dicas úteis que facilitem o vosso trabalho e a integração das vossas ideias no software que utilizam é a melhor forma de o fazer.

The “Loja dos Desenhadores” works daily to provide you helpful tips to simplify your work and the integration of your ideas in a software that you use is the best way to do it.

Realço que poderão deixar as vossas sugestões ou dúvidas aqui no blog e que serão analisadas pela loja dos desenhadores conjuntamente com a Plexscape.

I stress that you can leave your suggestions or questions here on the blog, to be analysed by the “Loja dos Desenhadores” together with the Plexscape.

Link: www.plexearth.com

Plex.Earth – Tutorial 2 (versão em Português e Inglês)

Neste tutorial explica-se como importar ortofotos para o desenho CAD, mas neste caso recorrendo ao Google Earth, e por fim, como gerar superfícies do terreno.

In this tutorial it’s explained how to import orthophotos into the CAD using Google Earth and also how to create a 3D surface.

Tal como explicado no Plex.Earth – Tutorial 1, o programa inclui uma caixa de ferramentas bem estruturada, que permite escolher os comandos de uma forma sequencial até obtermos o resultado pretendido.

As explained in Plex.Earth – Tutorial 1, the software includes a Ribbon Tab well structured, that allows to choose the commands by a sequential way until obtain the desired result.

Após se escolher o sistema de coordenadas em “Select Zone and Units” é possível utilizar um conjunto de ferramentas que utilizam o Google Earth como ferramenta base, nomeadamente:

After choosing the coordinate system at Select Zone and Units it’s possible to use several tools applied to Google Earth, namely:

1. Importar informação geográfica através de ficheiros .KML e recorrendo ao comando “Import KML”;
2. Exportar informação geográfica do projecto de CAD como “polylines, images, solids….” em ficheiros .KML ou .KMZ , recorrendo para tal ao comando “Publish to Google Earth”;
3. Sincronizar o projecto de CAD com o Google Earth ou vice-versa;
4. Importar “aerial imagery” através de diversos comandos e opções;
5. Importar pontos altimétricos e curvas de nível de uma forma simples e intuitiva.

1. Import geographical information using a .KML file and by using the Plex.Earth button Import KML;
2.  Export geographical information as polylines, images, solids… from the CAD drawing to a .KML or .KMZ, using for that the button Publish to Google Earth;
3. Synchronize the CAD project with Google Earth or vice versa;
4. Import aerial imagery using several commands and options;
5. Import 3D points and create contours through an easy and intuitive way.

As ferramentas indicadas em 1 e 3 são muito úteis para localizar a zona do projecto e para importar para o CAD outras informações úteis.

The tools referred at 1 and 3 are very useful to locate the project area and also to import into CAD other type of information.

As ferramentas indicadas em 2 permitem que o projecto possa ser aberto directamente no Google Earth por outros utilizadores.

The tools indicated at 2 allow to create a file that can be opened directly into the Google Earth by others users.

Voltando às ferramentas apresentadas em 3, no botão “Zoom Area” é possível optar pela opção anterior, por “Zoom Position”, por “Synchronize AutoCAD” ou por “Synchronize Google Earth”. As duas últimas opções são muito interessantes pois permitem sincronizar a área apresentada na janela do Autocad com a janela do Google Earth ou vice-versa.

Concerning the tools referred at 3, in the button Zoom Area the user can chose one of these options: Zoom Area, Zoom Position, Synchronize AutoCAD or Synchronize Google Earth. The last two options are very interesting because they allow to synchronize the area shown into the CAD window with the Google Earth window or vice versa.

Uma vez localizada a zona, e à semelhança do tutorial 1, é possível obter do Google Earth uma “aerial imagery” correspondente à área da janela do desenho CAD, ou à informação apresentada na janela do Google Earth. Para tal, basta carregar no botão “Image on Area” e escolher a opção adequada.

Once located with detail de intervention zone and similarly to tutorial 1, it’s possible to obtain from Google Earth an aerial imagery corresponding to the window area of CAD drawing or to the window area of Google Earth. For that, just click in Image on Area and choose the desired option.

Caso se deseje importar uma série de imagens limitadas a uma determinada área, polígono ou caminho, o Plex.Earth permite realizar este procedimento de uma forma muito rápida e automática. Para tal, basta definir no Google Earth a altitude de visualização pretendida e depois escolher uma das seguintes 3 opções apresentadas no botão “Create Mosaic”:

If is pretended to import a series of images limited to a certain area, polygon or path, Plex.Earth allows to perform this options by a fast and automatic way. For that, the user only have to define correctly the altimetry into Goole Earth window and after to choose one of the three options shown at Create Mosaic button:

1. Utilização da opção anterior para importar automaticamente um conjunto de imagens para a área especificada;
2. Utilização do botão “Polygonal Mosaic” para importar automaticamente um conjunto de imagens inseridas no interior de uma “polyline closed” desenhada no CAD;
3. Utilização do botão “Path Mosaic” para importar automaticamente um conjunto de imagens ao longo de uma “polyline”.

1. Using the Create Mosaic option to import automatically several images of an specified area;
2.  Using the button Polygonal Mosaic to import automatically several images constrained inside of a polyline closed drawn in the CAD;
3. Using the button Path Mosaic to import automatically several images throughout a polyline;

Independentemente da opção escolhida, surge posteriormente um menu que nos permite ter o controlo absoluto sobre as imagens a importar. Com as opões do menu do “Mosaic Creator” o utilizador pode parar ou ligar a captura de imagens, excluir ou substituir imagens, fazer uma previsualização das mesmas no projecto, entre outras.

Independently of the type of option chosen, it will pop-up a window that lets the user to control the pre-processing of the images to import. With the options of the window Mosaic Creator, the user can stop or start the capture process, remove or replace images, to have a preview capturing…

Caso se pretenda obter uma superfície do terreno a partir da informação fornecida pelo Google Earth o programa fornece-lhe essa funcionalidade com um conjunto de menus que permite personalizar todo o processo. No botão “Terrain from Current View”, é possível optar pela opção anterior, por “Terrain on Grid” ou por “Terrain on Area”.

In the case that the user wants to obtain a terrain surface using the information provided by Google Earth, the Plex.Earth software offers that feature combined with several commands that permit personalize the process. In the button Terrain from Current View is possible to choose the following options: Terrain from Current View, Terrain on Grid or Terrain on Area.

Independentemente do tipo de opção escolhida, são ainda necessários mais 3 parâmetros que definem a malha de pontos a levantar, nomeadamente o afastamento da malha em xx e em yy e a orientação dos respectivos eixos. É importante escolher uma correcta altitude de visualização no Google Earth para que os pontos a capturar tenham a precisão altimétrica adequada.

Independently of the type of option chosen, still must be defined other three parameters that define the grid of points to import, namely the alignments spacing at XX and YY and also the axles orientation. It’s important to choose a correct altimetry into Google Earth to obtain the 3D points well accurate.

Após a selecção destes parâmetros, o programa irá importar os pontos necessários à definição da grelha. Adicionalmente, o programa apresenta outros menus que permitem definir as características da superfície a criar com os pontos capturados.

After the selection of these parameters, the software will import the grid with the required 3D points. Additionally, the software presents other menus that allow the surface definition with the imported 3D points.

No próximo tutorial serão aprofundados os comandos que permitem o tratamento de imagens, outras opões úteis e apresentada uma lista dos principais comandos da versão do Plex.Earth 3

In the next tutorial will be detailed several commands that allow the image processing, other useful options and also a list of the main commands of Plex.Earth 3.

Plex.Earth – Tutorial 1 (versão em Português e Inglês)

Neste tutorial explicam-se os passos básicos para iniciar a elaboração de um projecto recorrendo à aplicação Plex.Earth e ao software de desenho assistido Autocad. Para tal, vou explicar como definir um sistema de coordenadas para o projecto a desenvolver e como importar para o CAD as imagens da zona em estudo.

In this tutorial are explained the basic steps to start a new project using the Plex.Earth software combined with the assisted drawing software Autocad. For that, I will explain how to define the coordinate system in which will be developed the project and how to import the aerial images of the study zone.

Tal como explicado no post anterior, o programa inclui uma caixa de ferramentas bem estruturada, permitindo escolher os comandos de uma forma sequencial até obtermos o resultado pretendido.

As explained in the last post, the application includes a Ribbon Tab well structured, that allows to choose the commands by a sequential way until obtain the desired result.

Para escolher o sistema de coordenadas utiliza-se o botão “Select Zone and Units” no separador de “Coordinate Systems”. Surgem seguidamente três campos que definem o sistema de coordenadas, nomeadamente o País ou Região no qual o projecto se insere, o tipo de projecção geográfica no qual o projecto vai ser desenvolvido e por fim o tipo de unidades a utilizar nos desenhos.

To choose the coordinate system we use the button Select Zone and Units in the tab coordinate Systems. Then will appear three fields that define the coordinate system, namely the Country or Region in which the project is inserted, the type of geographic projection in which the project will be developed and finally the type of units used in the drawings.

Uma vez definidos estes passos, dá-se início à localização da zona em estudo. Para tal, o utilizador tem três formas simples de localizar a zona em estudo:

Once defined this steps, we will start to define the study zone. For that, the user has three easy ways to locate the zone:

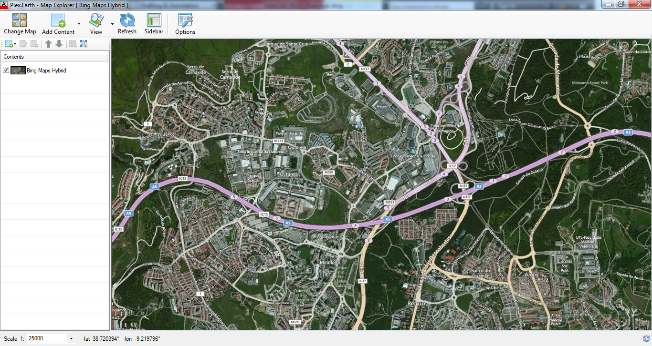

1. Recorrendo às opções do “Map Explorer”, e usando o servidor Bing maps ou outro servidor WMS que possua;
2. Importando um ficheiro .KML com a localização da zona, com o botão “import .KML”;
3. Utilizando os comandos da secção “Google Earth” e deste modo recorrendo ao servidor Google Earth para esse fim.
1.

1. Using the options of Map Explorer and using the server Bing maps or other WMS server that you have;
2. Importing a file .KML with the location of the desired zone, with the button import .KML;
3. Using the commands of the tab Google Earth and then using the Google Earth server for that purpose.

Neste tutorial vamos apenas demonstrar a primeira opção.

In this tutorial we will only exemplify the first option.

Carregando no botão “Open Map Explorer” surge uma janela onde é possível escolher o tipo de servidor WMS bem como organizar e gerir outros mapas que possua (para além dos que já vêm por defeito com o programa). Neste caso optou-se por utilizar o servidor WMS “Bing Maps Hybrid”.

Using the button Open Map Explorer it appears a window where is possible to choose the type of WMS server as well how to organize and manage other type of maps that you have (in addition to those that are included in the software). In the example we choose the WMS server Bing Maps Hybrid.

Uma vez escolhido o servidor, é possível navegar no mapa de modo a localizar a zona em estudo. Nesta fase pode ainda escolher a escala a atribuir ao ortofoto / mapa através da opção localizada no canto inferior esquerdo da janela.

Once you have chosen the server, it is possible to navigate on the map in order to locate the study zone. In this phase you can also chose the scale of the orthophoto / map using the option located in the left bottom corner of the window.

Uma vez localizada a zona, minimize a janela e carregue no botão “Import Current Image” de forma a obter uma raster image do ortofoto/mapa seleccionado.

Once located the desired zone, you must minimize the window and to click in the button Import Current Image to obtain a raster image of the orthophoto/map selected.

Seguidamente, já pode trabalhar com as ferramentas do CAD e desenhar os limites ou condicionantes da zona do projecto a intervencionar de forma a importar os ortofotos/mapas dessa zona com maior definição. Para importar a nova informação para o desenho, o aplicativo Plex.Earth oferece-se várias opções:

Then, you can work with the CAD tools and design the project limits or the constraints on the intervention area in order to import the orthophotos /maps of those areas with a greater definition. To import the new information for the drawing the application Plex.Earth offers several options:

1. Utilização do botão “Zoom Area” para definir a zona do novo levantamento e seguidamente o botão “Import Current Image” para importar uma nova imagem;
2. Utilização do botão “Zoom Area” para definir a zona do novo levantamento e seguidamente o botão “Simple Mosaic”, no separador “Map Explorer” para importar automaticamente um conjunto de imagens com a escala pretendida;
3.  Utilização do botão “Polygonal Mosaic”, no separador “Map Explorer” para importar automaticamente um conjunto de imagens, com a escala pretendida e inseridas no interior de uma “polyline closed” desenhada no CAD;
4. Utilização do botão “Path Mosaic”, no separador “Map Explorer” para importar automaticamente um conjunto de imagens, com a escala pretendida, ao longo de uma “polyline”.

1.  Using the button Zoom Area to define the area of the required information to import and after that, the button Import Current Image;
2. Using de button Zoom Area to define de area of the required information and then using the option Simple Mosaic, in the Tab Map Explorer to import automatically several images with a predefined scale;
3. Using de button Polygonal Mosaic, in the Tab Map Explorer to import automatically several images with a predefined scale and constrained inside of a polyline closed drawn in the CAD;
4. Using the button Path Mosaic, in the Tab Map Explorer to import automatically several images with a predefined scale and throughout a polyline;

Nas últimas três opções, surge, posteriormente, uma nova janela onde é possível ver o mosaico de imagens definido Plex.Earth e onde é possível adicionar novas zonas a exportar, retirar zonas do mosaico a exportar, atribuir uma escala às imagens e uma percentagem de sobreposição entre imagens. Uma vez definidas estas opções, basta carregar no “Step 1 –Capture Images” e posteriormente no “Step 2 – Import images into drawing”.

In the last three options, it will appear subsequently a new window where is possible to analyse the images mosaic defined by Plex.Earth and it is possible to add new areas or remove areas to the mosaic, define the images scale, define the image overlap. After this step it is only required to click in the option Step 1 – Capture images and subsequently in the option Step 2 – Import images into drawing.

E já está, o programa faz a importação das imagens bem como todo o trabalho de sobreposição de imagens com uma velocidade que o vai impressionar e deste modo poupar-lhe muitas horas de trabalho.

And it’s done, the software will import de desired images with the selected overlap and with an impressive speed that can help us to save lots of work hours.

No próximo tutorial será explicado como importar ortofotos para o desenho CAD, mas neste caso recorrendo a um ficheiro. KML e ao servidor WMS do Google Earth, e por fim, como gerar superfícies topográficas.

In the next tutorial will be explained how to import orthophotos to CAD using a .KML file and the WMS server of Google Earth and also how to create a 3D surface.

Esta é uma aplicação que nos permite poupar muitas horas de trabalho e tem um preço bastante convidativo, como podem verificar em:

Comprar

Homepage: Visitar

Trial: Download
