Criar uma linetype.

Como criar uma linetype no Autocad?

É um processo muito simples bastando para isso usar as ferramentas que temos no Express.

Primeiro passo criar a base da nossa linetype.

Depois vamos ao Express->Tools->Make Shape

Temos de dar um nome à Shape.

Depois devemos seguir todos os passos pedidos.

Temos então a Shape criada.

Logo a seguir inserimos a shape no desenho, fazendo o comando Shape, bastando escrever na linha de comando. Normalmente eu trabalho sobre a base na coordenada 0,0,0.

Passamos então ao passo final criar então a linetype.

Damos então nome à linetype.

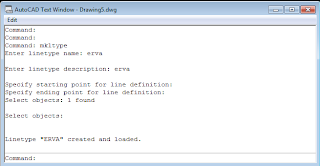

Depois basta dar as definições para a criação da linha.

Aconselho a não apagarem o desenho base para a criação da shape pois quando estamos a criar a linetype precisamos da referencia de inicio e fim da shape.

Ficamos então com a linha criada.

Qualquer dúvida disponham.

Bom trabalho.
