Autocad - Variável Galleryview

Como preferes ver quando trabalhas?

Se preferes o clássico, colocas 0 "zero". Se preferes o "novo" colocas 1 "um" na variável GALLERVIEW.

Link autodesk

Bom trabalho.

Autocad MAXACTVP (Variável)

A variável MAXACTVP, serve para activar o número de viewports, elas poderão estar inactivas mas serão impressas na mesma.

Com esta variável, podemos assim limitar as viewports.
Podemos activar até 63 viewports.

MAXACTVP = 2, apenas uma janela activa

MAXACTVP = 3, duas janelas activas

MAXACTVP = 4, três janelas activas

MAXACTVP = 5, quatro janelas activas

MAXACTVP = 6, cinco janelas activas

MAXACTVP = 7, seis janelas activas

(...)

Bom trabalho

AutoCAD 2017 Lynn Allen’s booklet

Já está disponivel o Lynn Allen’s Tips and Tricks para o Autocad 2017.

Para o ter basta ir ao site: bookjet - autocad2017 tips and tricks e fazer o download.

Bom autocad

Plex.Earth 3.3 – New Version Available

É com satisfação que anuncio que no início do mês passado foi lançada uma nova versão do Plex.Earth, com novas funcionalidades e novos idiomas disponíveis.

It is with pleasure that I announce that on the beginning of the last month it was launched a new version of Plex.Earth, with new features and new languages.

Nesta nova versão o Plex.Earth estará disponível também em Português, Espanhol e Checo. O idioma será escolhido automaticamente durante a instalação, em função do idioma do Autocad instalado.

In this new version, the Plex.Earth will also be available in Portuguese, Spanish and Czech. During the installation, the language is automatically selected, depending on the language of the Autocad installed.

As novas funcionalidades desta versão são:

• Compatibilidade com o Google Earth 7 (automaticamente a partir do Google Maps para a importação de imagens)
• Suporte para o Google Maps (Satélite, híbrido etc.)
• Novos comandos para o corte dos limites de múltiplas imagens
• A captura de imagens do Google Earth agora só se liga ao monitor no qual este está aberto, por isso, se um usuário tiver vários monitores, o mesmo poderá continuar a trabalhar nos outros enquanto um grande mosaico é criado
• Captura de imagens em segundo plano a partir do Google Maps
• Suporte para o AutoCAD 2015

The new features of this version are:

• Compatibility with Google Earth 7 (automatically via Google Maps for image import)
• Support for Google Maps (Satellite, Hybrid etc)
• New commands for multiple image clipping
• Capturing images from Google Earth now only binds the specific monitor in which it is open, so if a user has multiple monitors he can continue working on the others while creating a large mosaic
• Background image capturing from Google Maps
• Support for AutoCAD 2015

Para quem prefere utilizar a linha de comandos em vez da barra de menus, ficam aqui os principais comandos da versão 3.3:

Comando	Descrição do Comando
PLEXCUI	Carrega o arquivo de personalização do Plex.Earth (CUI).
PXACCOUNT	Exibe o estado atual da sua conta.
PLEXCS	Define o sistema de coordenadas a usar no seu projeto.
PXMAP	Abre a janela do Explorador de Mapas.
PXMAPZOOMWIN	Faz zoom do Explorador de Mapas para uma área especificada no seu desenho.
PXMAPIMG	Importa a imagem exibida atualmente no Explorador de Mapas.
PXMAPMOSAIC	Cria um mosaico retangular com imagens provenientes do Explorador de Mapas.
PXMAPPOLYMOSAIC	Cria um mosaico poligonal com imagens provenientes do Explorador de Mapas.
PXMAPPATHMOSAIC	Cria um mosaico, ao longo de um caminho, com imagens provenientes do Explorador de Mapas.
PXZOOMWIN	Faz zoom do Google Earth para uma área especificada no seu projeto de AutoCAD.
PXZOOMPOS	Faz zoom do Google Earth em torno de um ponto específico do seu projeto.
PXSYNCACAD	Sincroniza a janela do AutoCAD com os conteúdos do Google Earth.
PXSYNCGE	Sincroniza o Google Earth com os conteúdos da sua janela do AutoCAD.
PXAREAIMG	Importa uma única imagem do Google Earth para preencher a área especificada.
PXCURRIMG	Importa a imagem exibida atualmente no Google Earth.
PXMOSAIC	Cria um Mosaico retangular com imagens aéreas do Google Earth.
PXPOLYMOSAIC	Cria um Mosaico poligonal com imagens aéreas do Google Earth.
PXPATHMOSAIC	Cria um Mosaico, ao longo de um caminho, com imagens aéreas do Google Earth.
PXIMGBORDERCLIP	Corta as imagens selecionadas segundo novos limites.
PXIMGMERGE	Combina as imagens selecionadas numa só.
PXIMGWORLDIMPORT	Importa uma imagem para AutoCAD baseada no seu World File.
PXIMGWORLDEXPORT	Salva o respetivo World File para qualquer imagem selecionada no AutoCAD.
PXKMLEXPORT	Exporta objetos do seu desenho de AutoCAD para o Google Earth e salva-os num ficheiro KML ou KMZ.
PXIMPORTKML	Importa o conteúdo de um ficheiro KML para o seu desenho de AutoCAD.
PXTERRAINGRID	Importa o terreno do Google Earth para uma grelha especificada no AutoCAD.
PXTERRAINAREA	Importa o terreno do Google Earth para uma determinada área especificada no AutoCAD.
PXTERRAINVIEW	Importa o terreno dos conteúdos atuais na sua janela do Google Earth.
PXSRFCREATE	Cria uma superfície tridimensional a partir de um conjunto de pontos especificados.
PXSRFCONTOURS	Cria elevações de contorno para determinada superfície.
PXSRFGRIDVOLUME	Calcula o volume entre duas superfícies especificadas.
PXSRFPLANEVOLUME	Calcula o volume entre uma superfície especificada e um nível de terreno.
PXSRFLABELS	Aplica etiquetas que mostram a elevação dos pontos especificados numa superfície.
PXVOLUMELABELS	Aplica etiquetas que mostram a elevação relativa dos pontos especificados numa superfície.
PXSRFLABELSSTYLE	Define o estilo das etiquetas de superfície e de volume.
PXSRFINQUIRY	Permite ler os atributos geométricos de superfície (elevação, inclinação, direção) em cada ponto.
PXSRFOBJECTSELEV	Cria uma projeção 3D de um caminho numa determinada superfície.
PXSRFPOINTSELEV	Cria uma projeção 3D de pontos numa determinada superfície.
PXOPTIONS	Abre a janela de opções do Plex.Earth.
PXHELP	Abre a ajuda online no navegador de internet.
PXWSCOORDS	Abre a aplicação online de conversão de coordenadas no seu navegador de internet.
PXIMGCLIPCREATE	Especifica um novo limite de corte para uma seleção múltipla de imagens.
PXIMGCLIPREMOVE	Apaga os limites de corte das imagens selecionadas.
PXIMGCLIPON	Ativa os limites de corte das imagens selecionadas.
PXIMGCLIPOFF	Desativa os limites de corte das imagens selecionadas.

For those who prefer to use the command line instead of the Ribbon Tab, here are the main commands for version 3.3:

Command	Command Description
PLEXCUI	Loads the Plex.Earth customization (CUI) file.
PXACCOUNT	View the current status of your account.
PLEXCS	Define the coordinate system used in your project.
PXMAP	Opens the Map Explorer window.
PXMAPZOOMWIN	Zooms the Map Explorer to a specified area in your drawing.
PXMAPIMG	Imports the image currently displayed in the Map Explorer.
PXMAPMOSAIC	Creates a rectangular mosaic with imagery from the Map Explorer.
PXMAPPOLYMOSAIC	Creates a polygonal mosaic with imagery from the Map Explorer.
PXMAPPATHMOSAIC	Creates a path mosaic with imagery from the Map Explorer.
PXZOOMWIN	Zooms Google Earth into a specified area of your AutoCAD project.
PXZOOMPOS	Zooms Google Earth around a specific point in your project.
PXSYNCACAD	Synchronizes your AutoCAD window with the contents of Google Earth.
PXSYNCGE	Synchronizes Google Earth with the contents of your AutoCAD window.
PXAREAIMG	Ιmports a single image from Google Earth to fill a specified area.
PXCURRIMG	Ιmports the image currently displayed in Google Earth.
PXMOSAIC	Creates a rectangular Mosaic of aerial imagery from Google Earth.
PXPOLYMOSAIC	Creates a polygonal Mosaic of aerial imagery from Google Earth.
PXPATHMOSAIC	Creates a path Mosaic of aerial imagery from Google Earth.
PXIMGBORDERCLIP	Crops the borders of selected images.
PXIMGMERGE	Merges selected images into one.
PXIMGWORLDIMPORT	Imports an image into AutoCAD based on its World File
PXIMGWORLDEXPORT	Saves an accompanying World File for any image selected in AutoCAD.
PXKMLEXPORT	Exports objects from your AutoCAD drawing into Google Earth and saves them as a KML or a KMZ file.
PXIMPORTKML	Imports contents from a KML file into your AutoCAD drawing.
PXTERRAINGRID	Imports terrain from Google Earth on a specified grid in AutoCAD.
PXTERRAINAREA	Imports terrain from Google Earth in a specified area in AutoCAD.
PXTERRAINVIEW	Imports terrain from the current contents of your Google Earth window.
PXSRFCREATE	Creates a 3-dimensional surface out of a specified set of points.
PXSRFCONTOURS	Creates elevations contours for a specified surface.
PXSRFGRIDVOLUME	Calculates the volume between 2 specified surfaces.
PXSRFPLANEVOLUME	Calculates the volume between a specified surface and ground level.
PXSRFLABELS	Applies labels that show the elevation of specified points on a surface.
PXVOLUMELABELS	Applies labels that show relative elevation of specified points on a surface.
PXSRFLABELSSTYLE	Defines the style for surface and volume labels.
PXSRFINQUIRY	Allows to read surface geometric attributes (elevation, slope, direction) at every point.
PXSRFOBJECTSELEV	Creates the 3D projection of a path on a given surface.
PXSRFPOINTSELEV	Creates the 3D projection of points on a given surface.
PXOPTIONS	Opens the Plex.Earth options dialog.
PXHELP	Opens the online help in the browser.
PXWSCOORDS	Opens the online coordinate transformations application in the internet browser.
PXIMGCLIPCREATE	Specifies a new clipping boundary to multiple selected images.
PXIMGCLIPREMOVE	Deletes the clipping boundary from the selected images.
PXIMGCLIPON	Activates the clipping boundary of the selected images.
PXIMGCLIPOFF	Deactivates the clipping boundary of the selected images.

O Plex.Earth tem estado em constante evolução e a opinião / sugestões de quem o utiliza são muito importantes para que este possa responder o melhor possível às necessidades de cada um.

The Plex.Earth has been in constant development and the opinions / suggestions from those who use it are very important to target the software to the needs of each one.

A loja dos desenhadores trabalha diariamente para vos fornecer dicas úteis que facilitem o vosso trabalho e a integração das vossas ideias no software que utilizam é a melhor forma de o fazer.

The “Loja dos Desenhadores” works daily to provide you helpful tips to simplify your work and the integration of your ideas in a software that you use is the best way to do it.

Realço que poderão deixar as vossas sugestões ou dúvidas aqui no blog e que serão analisadas pela loja dos desenhadores conjuntamente com a Plexscape.

I stress that you can leave your suggestions or questions here on the blog, to be analysed by the “Loja dos Desenhadores” together with the Plexscape.

Link: www.plexearth.com

Convert stb to ctb or ctb to stb Autocad and Zwcad

Quantas vezes precisamos de um ctb que temos em stb ou vice-versa?
Poucas. E como se fazemos?

É com o comando CONVERTPSTYLES, e temos mesmo de escrever na linha de comando, pois não estáa no mennu nem na Ribbon. Depois ao recebermos uma mensagem e confirmamos, voilá temos então o CTB ou o STB.

Experimentem.

Bom trabalho

Noções básicas de Migração Autocad VBA para VB.net

Boas para quem quiser fica aqui o link da apresentação do Augusto Gonçalves em Português sobre Migração Autocad VBA para VB.net.

######## Apresentação ########

Ficheiros da apresentação: Download

São 48 minutos, aproveitem.

Bom trabalho

Autodesk Subassembly Composer - 1

Boas a todos, voltei, é verdade.

Bem, hoje vou iniciar uma breve explicação sobre o Autodesk Subassemble Composer (SAC), espero ter tempo para ir passando alguma informação.

Antes de mais quando instalam o Civil3D, têm de habilitar a instalação do SAC, este software está disponível para as versões desde a 2011.
Este software serve para criarmos subassemblies para projectos específicos que não se encontra nas vastas possibilidades que temos na palette  do Civil3D.

No SAC, criamos um ficheiro que extensão .pkt que depois podemos importar na subassembly tool palettes para utilizarmos no Civil3D, temos de ter em atenção que o Civil3D só reconhece subassemblies feitos pela mesma versão de SAC, por exemplo se utilizarmos um Civil3D 2013, temos de criar no SAC 2013.

Agora uma nota importante, caso instalem o SAC e ele der um erro no arranque têm de fazer o seguinte, desinstalar o Framework 4.5 e temos de reinstalar o Framework 4.0.

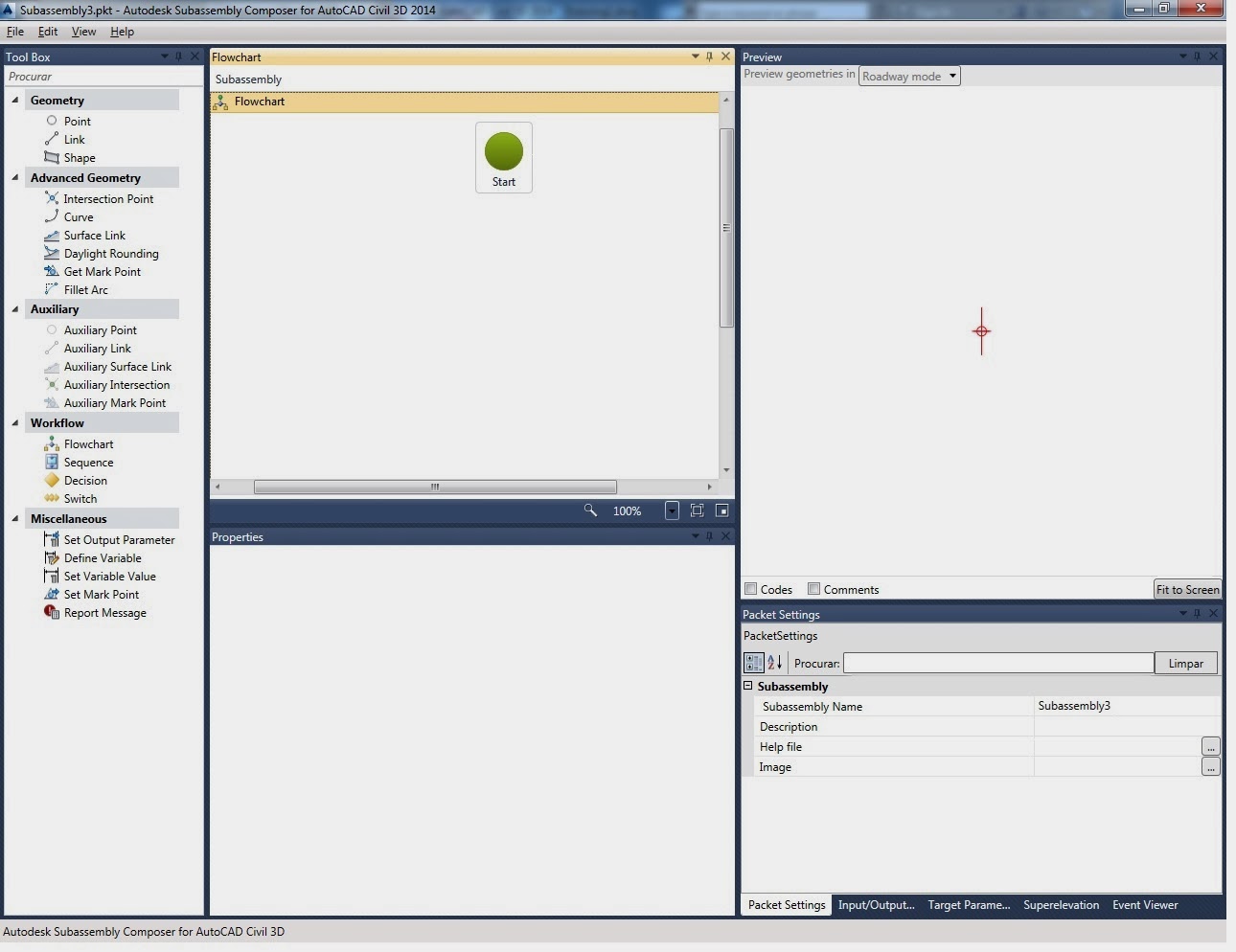

Ao arrancarmos o programa aparece-nos assim:

O primeiro passo é dar um nome à nossa subassemblie, uma descrição e uma imagem que depois vai aparecer na subassembly tool palettes.

Assim, no Packet Settings colocamos esses dados.

Subassembly Name -> nome que vamos dar à subassemblie (ficheiro .pkt)
Description -> Descrição da subassemblie, pode ser por exemplo em que projecto utilizamos ou as principais caracteristicas principalmente as mais diferenciadoras.
Help file -> como o nome indica podemos colocar um documento com a explicação ou outro qualquer dado importante.
Image-> Por fim aqui teremos a imagem que nos irá aparecer na tool palettes.

Aqui está o começo, espero em breve colocar mais algumas ideias.

Bom trabalho.

AutoCAD 2014 for Mac

Finalmente o desejo de muitos tornou-se realidade.

Plex.Earth – Tutorial 2 (versão em Português e Inglês)

Neste tutorial explica-se como importar ortofotos para o desenho CAD, mas neste caso recorrendo ao Google Earth, e por fim, como gerar superfícies do terreno.

In this tutorial it’s explained how to import orthophotos into the CAD using Google Earth and also how to create a 3D surface.

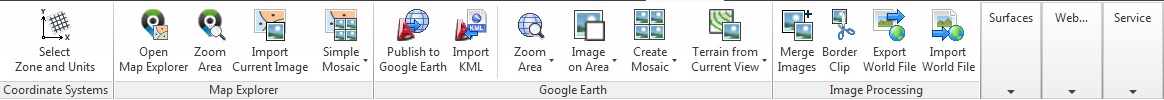

Tal como explicado no Plex.Earth – Tutorial 1, o programa inclui uma caixa de ferramentas bem estruturada, que permite escolher os comandos de uma forma sequencial até obtermos o resultado pretendido.

As explained in Plex.Earth – Tutorial 1, the software includes a Ribbon Tab well structured, that allows to choose the commands by a sequential way until obtain the desired result.

Após se escolher o sistema de coordenadas em “Select Zone and Units” é possível utilizar um conjunto de ferramentas que utilizam o Google Earth como ferramenta base, nomeadamente:

After choosing the coordinate system at Select Zone and Units it’s possible to use several tools applied to Google Earth, namely:

1. Importar informação geográfica através de ficheiros .KML e recorrendo ao comando “Import KML”;
2. Exportar informação geográfica do projecto de CAD como “polylines, images, solids….” em ficheiros .KML ou .KMZ , recorrendo para tal ao comando “Publish to Google Earth”;
3. Sincronizar o projecto de CAD com o Google Earth ou vice-versa;
4. Importar “aerial imagery” através de diversos comandos e opções;
5. Importar pontos altimétricos e curvas de nível de uma forma simples e intuitiva.

1. Import geographical information using a .KML file and by using the Plex.Earth button Import KML;
2.  Export geographical information as polylines, images, solids… from the CAD drawing to a .KML or .KMZ, using for that the button Publish to Google Earth;
3. Synchronize the CAD project with Google Earth or vice versa;
4. Import aerial imagery using several commands and options;
5. Import 3D points and create contours through an easy and intuitive way.

As ferramentas indicadas em 1 e 3 são muito úteis para localizar a zona do projecto e para importar para o CAD outras informações úteis.

The tools referred at 1 and 3 are very useful to locate the project area and also to import into CAD other type of information.

As ferramentas indicadas em 2 permitem que o projecto possa ser aberto directamente no Google Earth por outros utilizadores.

The tools indicated at 2 allow to create a file that can be opened directly into the Google Earth by others users.

Voltando às ferramentas apresentadas em 3, no botão “Zoom Area” é possível optar pela opção anterior, por “Zoom Position”, por “Synchronize AutoCAD” ou por “Synchronize Google Earth”. As duas últimas opções são muito interessantes pois permitem sincronizar a área apresentada na janela do Autocad com a janela do Google Earth ou vice-versa.

Concerning the tools referred at 3, in the button Zoom Area the user can chose one of these options: Zoom Area, Zoom Position, Synchronize AutoCAD or Synchronize Google Earth. The last two options are very interesting because they allow to synchronize the area shown into the CAD window with the Google Earth window or vice versa.

Uma vez localizada a zona, e à semelhança do tutorial 1, é possível obter do Google Earth uma “aerial imagery” correspondente à área da janela do desenho CAD, ou à informação apresentada na janela do Google Earth. Para tal, basta carregar no botão “Image on Area” e escolher a opção adequada.

Once located with detail de intervention zone and similarly to tutorial 1, it’s possible to obtain from Google Earth an aerial imagery corresponding to the window area of CAD drawing or to the window area of Google Earth. For that, just click in Image on Area and choose the desired option.

Caso se deseje importar uma série de imagens limitadas a uma determinada área, polígono ou caminho, o Plex.Earth permite realizar este procedimento de uma forma muito rápida e automática. Para tal, basta definir no Google Earth a altitude de visualização pretendida e depois escolher uma das seguintes 3 opções apresentadas no botão “Create Mosaic”:

If is pretended to import a series of images limited to a certain area, polygon or path, Plex.Earth allows to perform this options by a fast and automatic way. For that, the user only have to define correctly the altimetry into Goole Earth window and after to choose one of the three options shown at Create Mosaic button:

1. Utilização da opção anterior para importar automaticamente um conjunto de imagens para a área especificada;
2. Utilização do botão “Polygonal Mosaic” para importar automaticamente um conjunto de imagens inseridas no interior de uma “polyline closed” desenhada no CAD;
3. Utilização do botão “Path Mosaic” para importar automaticamente um conjunto de imagens ao longo de uma “polyline”.

1. Using the Create Mosaic option to import automatically several images of an specified area;
2.  Using the button Polygonal Mosaic to import automatically several images constrained inside of a polyline closed drawn in the CAD;
3. Using the button Path Mosaic to import automatically several images throughout a polyline;

Independentemente da opção escolhida, surge posteriormente um menu que nos permite ter o controlo absoluto sobre as imagens a importar. Com as opões do menu do “Mosaic Creator” o utilizador pode parar ou ligar a captura de imagens, excluir ou substituir imagens, fazer uma previsualização das mesmas no projecto, entre outras.

Independently of the type of option chosen, it will pop-up a window that lets the user to control the pre-processing of the images to import. With the options of the window Mosaic Creator, the user can stop or start the capture process, remove or replace images, to have a preview capturing…

Caso se pretenda obter uma superfície do terreno a partir da informação fornecida pelo Google Earth o programa fornece-lhe essa funcionalidade com um conjunto de menus que permite personalizar todo o processo. No botão “Terrain from Current View”, é possível optar pela opção anterior, por “Terrain on Grid” ou por “Terrain on Area”.

In the case that the user wants to obtain a terrain surface using the information provided by Google Earth, the Plex.Earth software offers that feature combined with several commands that permit personalize the process. In the button Terrain from Current View is possible to choose the following options: Terrain from Current View, Terrain on Grid or Terrain on Area.

Independentemente do tipo de opção escolhida, são ainda necessários mais 3 parâmetros que definem a malha de pontos a levantar, nomeadamente o afastamento da malha em xx e em yy e a orientação dos respectivos eixos. É importante escolher uma correcta altitude de visualização no Google Earth para que os pontos a capturar tenham a precisão altimétrica adequada.

Independently of the type of option chosen, still must be defined other three parameters that define the grid of points to import, namely the alignments spacing at XX and YY and also the axles orientation. It’s important to choose a correct altimetry into Google Earth to obtain the 3D points well accurate.

Após a selecção destes parâmetros, o programa irá importar os pontos necessários à definição da grelha. Adicionalmente, o programa apresenta outros menus que permitem definir as características da superfície a criar com os pontos capturados.

After the selection of these parameters, the software will import the grid with the required 3D points. Additionally, the software presents other menus that allow the surface definition with the imported 3D points.

No próximo tutorial serão aprofundados os comandos que permitem o tratamento de imagens, outras opões úteis e apresentada uma lista dos principais comandos da versão do Plex.Earth 3

In the next tutorial will be detailed several commands that allow the image processing, other useful options and also a list of the main commands of Plex.Earth 3.
